延长线插座悬挂装置测试要求

时间：2020-08-17 作者：小水讲堂【转载】来自：氢氧话和悟公众号阅读

插线板产品（又称延长线插座或电线加长组件），为了便于使用，通常产品上都会有悬挂装置，用于将产品悬挂使用，那么在现行国家标准中，对悬挂装置有哪些测试要求呢？

在家用和类似用途插头插座国家标准GB/T 2099.1-2008中有如下要求：

第14.18条款：移动式插座中，用于将插座挂到墙上或其他安装表面的悬挂装置，应不会与带电部件接触。用于将插座挂到墙上或其他安装表面的悬挂装置与带电部件之间不得有任何敞开的口。是否合格，通过观察，并进行24.11,24.12,24.13的试验检查。

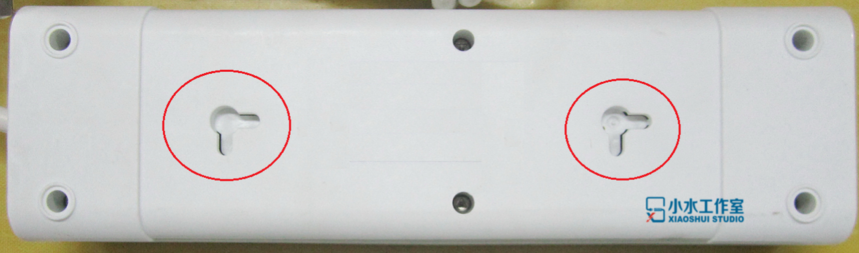

通常在悬挂装置侧面会有一定的开口，当然有些样品的悬挂装置是完全封闭的，那么这种情况，因为悬挂装置和带电部件之间没有任何敞开的口，因此是符合标准要求。对于图二所示悬挂装置不完全封闭的情况，如何判断悬挂装置与带电部件之间是否有敞开的口呢？

全国电器附件标委会在2013年针对此问题给出技术解释（2013第22号），即：用 1.0 mm 直径的探针（见GB/T 2099.1-2008 图10）向悬挂装置施加1 N 的力，若探针不会接触到带电部件，则该悬挂装置不认为有“敞开的口”。

具体测试方法见下图。

小水君在此提醒广大生产企业，在设计产品的悬挂装置时要注意以下几点：

1.如果悬挂装置侧面有开孔，则开孔处的缝隙尽量小于1mm，以防止1mm探针进入，如探针确实能够进入产品内部，则要确保产品内部的金属连接条，锡焊端子等带电部位在探针以各个可能的方向进入产品内部时都不会被探针碰触到。可通过万用表或电指示器对接触情况进行验证。

2.悬挂装置的设计和绝缘材料厚度要确保悬挂装置的强度能够满足GB/T 2099.1-2008标准第24.11,24.12和24.13条款对悬挂装置机械强度的考核要求（具体考核内容见标准）。

随着2016年1月8日，国家认监委发布第3号公告《国家认监委关于转换器和延长线插座产品强制性产品认证要求的公告》，国标组合孔（俗称小五孔）的延长线插座（电线加长组件）产品将被纳入CCC认证目录，在此希望通过此文能够对生产企业产品设计和检测机构明确检测方法带来一定帮助!
