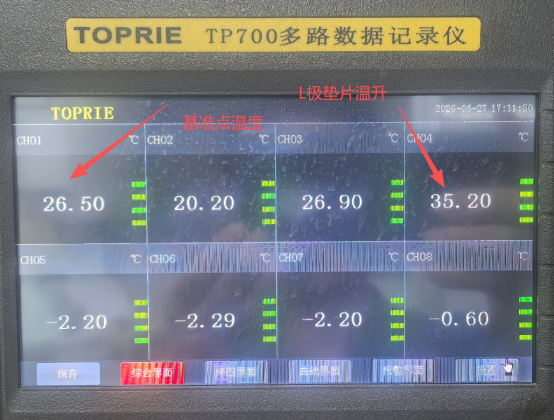

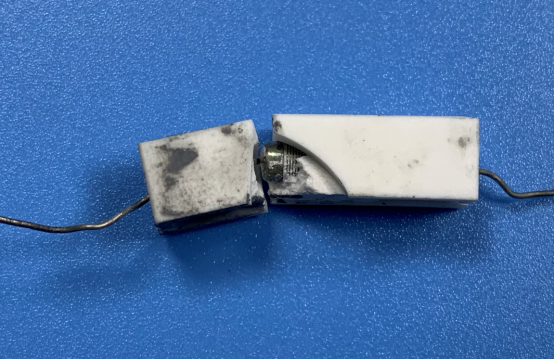

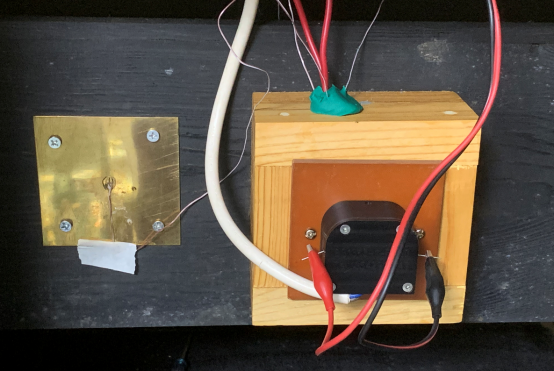

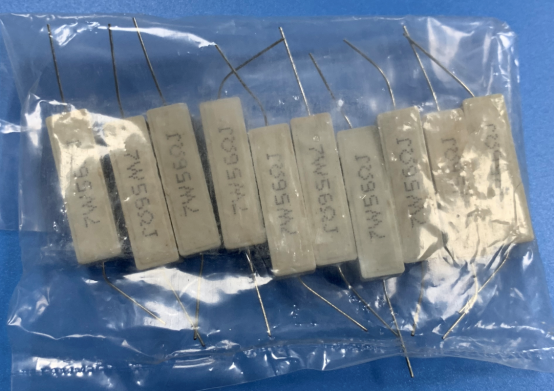

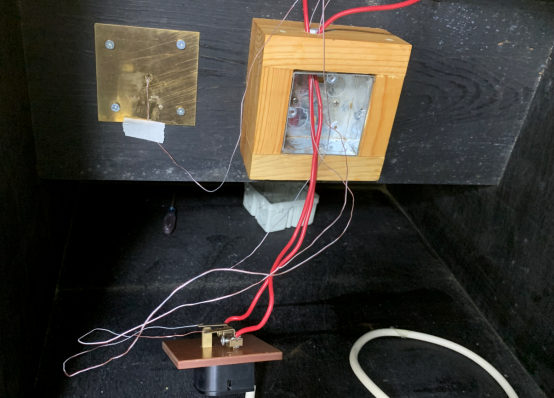

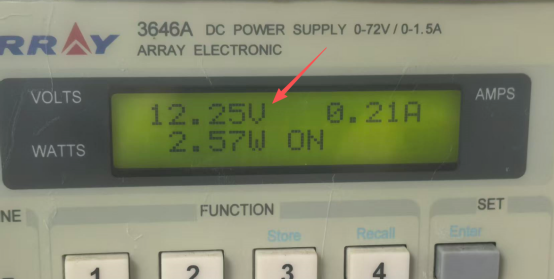

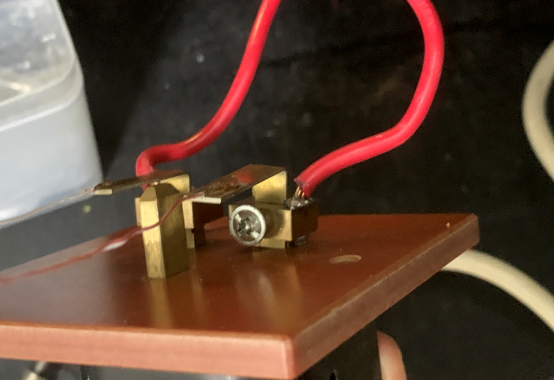

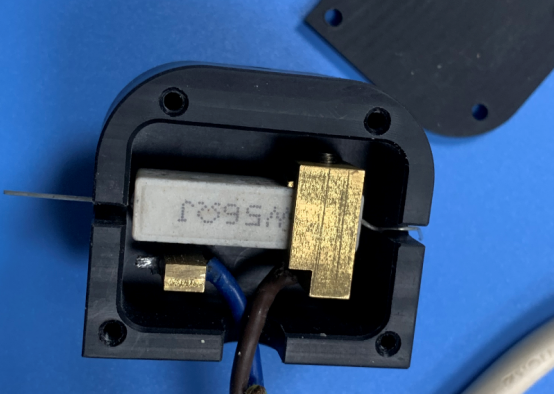

BS 1363 13A插座温升测试插头的校准近日发现实验室其中一个BS 1363 13A插座温升测试插头对比其它测出来的温升数据偏低，拆开发现其电阻器的陶瓷外层爆裂。后来在网上购买到同样规格、尺寸和参数的电阻器，并自行进行了更换，更换后，按BS 1363-2：2023附录H对维修后的温升测试插头进行校准。 爆裂的电阻器 在网上购买替换的电阻器 更换好电阻器的温升测试插头 一、校准使用的设备、装置 主要使用BS 1363-1:2023插头温升测试的设备和装置，包括：多用温度测试仪、交流电源负载、直流电源、插头温升测试木箱、安装盒、夹紧元件、黄铜垫片等。 二、待校准温升测试插头的安装 将待校准温升测试插头插销穿入插孔面板，然后在L/N插销装上夹紧元件和黄铜垫片，并用0.2±0.02Nm的扭矩收紧夹紧螺丝，在L/N极黄铜垫片上布上热电偶，在木箱黄铜片的中央布上热电偶（温升测试温度参考点），将插头温升测试夹紧元件的引出线连接到交流电源负载，并形成电流回路，然后将要校准的温升插头安装在测试木箱中央的安装盒里，把直流电源正负极夹子分别夹住温升测试插头电阻器的两输出引脚。 三、温升测试插头的校准 将温升测试插头通过14±0.2A的交流电流，然后把直流电源的输出电压调整到一个电压预估值（可以用上次校准或供应商给出的电压值），然后测试至少4小时，看下在该直流电压下，L极黄铜垫片的温升是否能稳定在35±1K。如果温升偏高了，就要调低直流电压，如果温升偏低了，则要调高直流电压值（当接近35K时，建议按加/减0.2V去调整），直到调整到某个直流电压值，测试4-8小时，L极端黄铜垫片的温升能稳定在35±1K时，则将该直流电压值作为校准的电压值，以后进行插座温升测试时，对温升测试插头施加该校准的电压值。 |
